ＭＦ

.　　　　　　　　　　　　　　　・デバッグ効率をアップしたい　　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　　・高価な ＩＣＥ が買えない　　　　　　　　　　　　　　　　　　　　 　　　　

.　　　　　　　　　　　　　　　・動作中の状態をモニターしたい　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　　　　（ＲＡＭを覗きながらデバッグしたい）

.　　　　　　　　　　　　　　　・動作中に強制的にＲＡＭを書き換えたい　　　　　　　　　　 　　　　

.　　　　　　　　　　　　　　　・デバッグ開始前にハードのチェックを行いたい　　　　　　　　　　　

.　　　　　　　　　　　　　　　・２５６バイトのダンプ表示だけでなく、コメント付きで表示したい　　

.　　　　　　　　　　　　　　　・表示方法で、Ｈｅｘ表示だけでなく、Ｄｅｃｉｍａｌ表示やＢｉｎａｒｙ表示　

.　　　　　　　　　　　　　　　　も行いたい　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　　・ワード扱い（２バイト）のＲＡＭをＤｅｃｉｍａｌ表示したい　　　　　　　　

.　　　　　　　　　　　　　　　・動作中のＲＡＭ内容の変化の履歴をとりたい　　　　　　　　　　　　

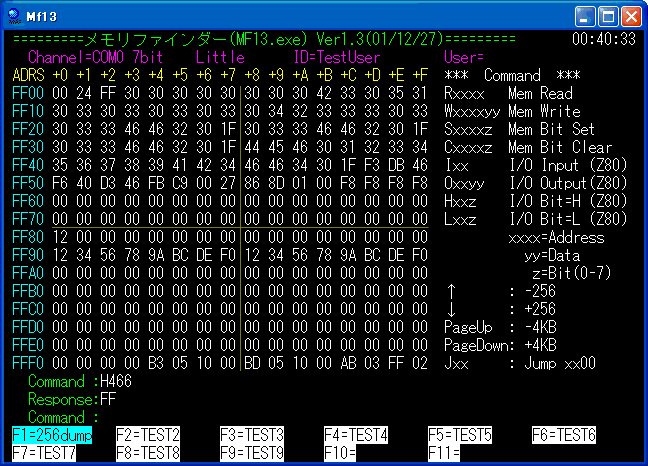

.　　　　　　　　　　　　　　　起動時は下記の画面になります。　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　　ＲＡＭの内容を２５６バイト表示します。表示の更新はパソコン側の　

.　　　　　　　　　　　　　　　能力にもよりますが、約１秒で２５６バイトを更新します。　　　　　　

.　　　　　　　　　　　　　　　表示アドレスの変更は下記の操作で実行します。　　　　　　　　　　　

.　　　　　　　　　　　　　　　　　　↑　　　　　　　 ：　前の２５６バイト　　　　

.　　　　　　　　　　　　　　　　　　↓　　　　　 　　：　次の２５６バイト　　　　

.　　　　　　　　　　　　　　　　　　Ｐａｇｅ Ｕｐ　　　：　４Ｋバイト前の表示　　

.　　　　　　　　　　　　　　　　　　Ｐａｇｅ Ｄｏｗｎ　：　４Ｋバイト先の表示　　

.　　　　　　　　　　　　　　　　　　Ｊｘｘ　　　　　 　：　指定メモリの２５６バイト表示

.　　　　　　　　　　　　　　　表示中のままで、画面右側のコマンドが使用できます。　　　　　　　　

.　　　　　　　　　　　　　　　Ｒ ： メモリリード　２５６バイト表示とは無関係に、指定したＲＡＭを表示

.　　　　　　　　　　　　　　　　　 できます（指定アドレスから１６バイト固定）　　　　　　　　　　　　　　

.. 　　　　　　　　　　　　　　Ｗ： メモリライト　 ２５６バイト表示とは無関係に、指定したＲＡＭを変更

.　　　　　　　　　　　　　　　　　 できます（指定アドレスから最大１６バイト）　

.　　　　　　　　　　　　　　　Ｓ ： ビットセット　指定したＲＡＭのビットをセットします　　　　　　　　　　

.　　　　　　　　　　　　　　　　　 例．ＦＦＣ０ｈのビット７をセット　　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　　　　　　ＳＦＦＣ０７　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　　Ｃ ： ビットクリア　指定したＲＡＭのビットをクリアします　　　　　　　　　

.　　　　　　　　　　　　　　　　　 例．ＦＦ９２ｈのビット５をクリア　　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　　　　　　ＣＦＦ９２５　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　　 Ｉ ： Ｉ／Ｏリード　Ｉ／Ｏポートをリード（８ビット単位）します（ＫＣ８０のみ）

.　　　　　　　　　　　　　　　Ｏ ： Ｉ／Ｏライト　Ｉ／Ｏポートにライト（８ビット単位）します（ＫＣ８０のみ）

.　　　　　　　　　　　　　　　Ｈ ： Ｉ／Ｏセット　Ｉ／Ｏポートの指定ビットのみセットします（ＫＣ８０のみ）

.　　　　　　　　　　　　　　　Ｌ ： Ｉ／Ｏクリア　Ｉ／Ｏポートの指定ビットのみクリアします（ＫＣ８０のみ）

.　　　　　　　　　Response: ＦＦ　は Ｉ／Ｏ操作後に出力したデータです。

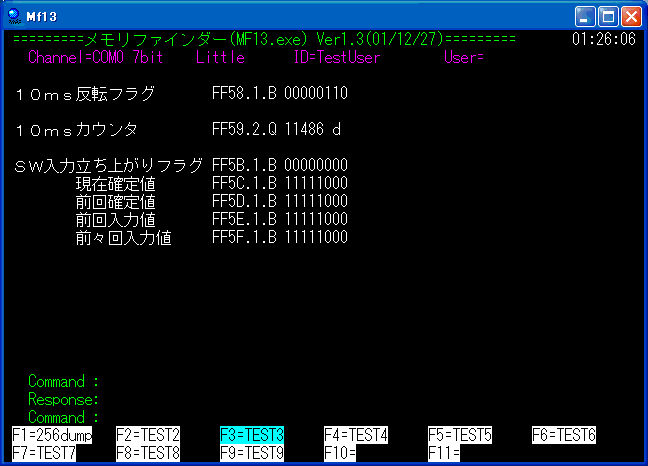

. 　　　　　　　　　　　次に、個別のＲＡＭ表示画面を説明します。画面変更はファンクションキー

.　　　　　　　　　　　　にて行います。上記の画面の状態で、Ｆ２キーを押下すると下記の画面に

.　　　　　　　　　　　　変わります。個別画面は、Ｆ２からＦ９まで自由に定義でき、ワンタッチで変

.　　　　　　　　　　　　更できます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　表示個数が少ないほど高速に更新されます。　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　個別画面の定義は、定義ファイルにあらかじめ登録しておきます。　　　　　

.　　　　　　　　　　　　　上記画面の場合は、下記の定義ファイル（テキスト形式）にて登録しておき

.　　　　　　　　　　　　　ます。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

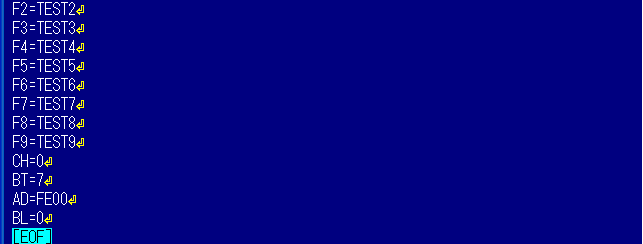

.　　　　　＜定義ファイル＞

.　　　　　　　定義ファイル名は、「ＭＦ．ＤＡＴ」固定です。

.　　　　　　　左辺がファンクションキー名で、右辺が個別定義ファイル名です。　　　　

. 「ＣＨ」はＲＳ−２３２Ｃのチャンネル番号を示します（０〜３）。

. 「ＢＴ」はＲＳ−２３２Ｃの通信ビット数を指定します（７／８）。７以外の場合は８ビットと見なします。

.　　　　　　　　　　　ＰＩＣ１６Ｆ８７７のサンプルソースでは８ビットを使用して下さい。

.　　　　　　　　　　　ＫＣ８０とＨ８のサンプルソースでは高速化のため７ビットで作成してあります。

. 「ＡＤ」は起動画面での初期表示アドレスを指定します。ＰＩＣマイコンではＲＡＭアドレスが「００００」

. 番地から始まるので「００００」を指定します。

. 「ＢＬ」はワード扱いするデータを「Ｑ」及び「Ｗ」コマンドで表示する場合に、ＲＡＭアドレスの下位／

. 上位の扱いを入れ替える機能です。

. 　　　　「０」の場合は、ＲＡＭの若いアドレスが下位の扱いです。（ＫＣ８０等）

. 　　　　「１」の場合は、ＲＡＭの若いアドレスが上位の扱いです。（Ｈ８等）

. ＊注意：各行の設定値はスペース等を入れないで下さい。

. 　　　　各行の最後にもソペースやＴＡＢの入力は入れないで下さい。

.　　　　　　＜ＤＡＴファイル＞

　

.　　　　　　　個別定義ファイル名は、拡張子＝ＤＡＴのテキスト形式のファイルです。　　

.　　　　　　　　　　　　　ＤＡＴファイルの内容の例は下記のようになります。

　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　1,17,DEBUG,FF581,B

.　　　　　　　　　　　　　　1,3,制御フラグ,FF001,B

.　　　　　　　　　　　　　　1,5,送信ポインタ,FF012,W

.　　　　　　　　　　　　　　1,6,送信ポインタ,FF012,Q

.　　　　　　　　　　　　　　1,7,送受信バッファ,FF030,H

.　　　　　　　　　　　　　　1,8,,FF130,H

.　　　　　　　　　　　　　　1,9,,FF235,H

.　　　　　　　　　　　　　　1,10,ワークエリア,FF280,H

.　　　　　　　　　　　　　　1,11,,FF380,H

.　　　　　　　　　　　　　　1,12,,FF485,H

.　　　　　　　　　　　　　　1,14,ＯＰコード,FF4DA,H

.　　　　　　　　　　　　　　1,16,受信ポインタ,FF571,H

.　　　　　　　　　　　　　　1,18,DEBUG,FF802,Q

.　　　　　　　　　　　　　　Ｈ：Ｈｅｘ表示　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　Ｄ：Ｄｅｃｉｍａｌ表示　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　Ｂ：Ｂｉｎａｒｙ表示　Bit7,6,5,4,3,2,1,0 の順です　　　　　　　　　　　　　　　　　　 .

.　　　　　　　　　　　　　　Ｗ：Ｈｅｘのワード表示　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 .

.　　　　　　　　　　　　　　Ｑ：Ｄｅｃｉｍａｌのワード表示　　　　　　　　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　Ｆ１０：定義ファイルに登録していないファイルでも直接指定できます。　

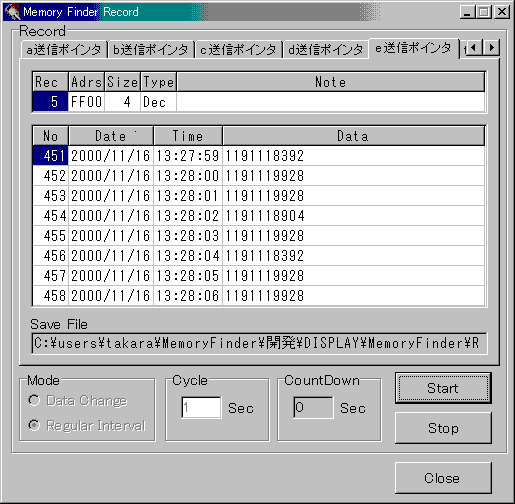

.　　　　　　　　　　　　　　Ｆ１１：指定したＲＡＭの変化の履歴を表示するモードです。　　　　　　　

.　　　　　　　　　　　　　　　　　　ＤＡＴファイルと同じフォーマットのファイルを使用しますが、先頭の

.　　　　　　　　　　　　　　　　　　１行のみ有効となります。　　　　　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　　　　　長時間のタイマー動作による変化の履歴をとることが可能です。　

.　　　　　　　　　　　　　　　　　　秒オーダーで変化するＲＡＭを対象としています。

.　　　　　　　　　　　　　　　　　　高速に変化するＲＡＭには対応できませんので注意が必要です。

.　　　　　　　　　　　　　　　　　　パソコン側の環境にもよりますが、おおむね１００ｍｓ程度の変化

.　　　　　　　　　　　　　　　　　　は検出可能です。

.　　　　　　　　　　　　　　　　　　（１）　メモリファインダー（Ｗｉｎ環境のパソコン側ソフト）　　　　　　　

.　　　　　　　　　　　　　　　　　　　　　　メモリファインダー本体　ＭＦ１４．ＥＸＥ

.　　　　　　　　　　　　　　　　　　　　　　定義ファイル　　　　　　　ＭＦ．ＤＥＦ　　　　

.　　　　　　　　　　　　　　　　　　（２）　ターゲット側のソースリスト／オブジェクト

.　　　　　　　　　　　　　　　　　　　　　�@ＫＬ５Ｃ８０１２版（ コムシステム（株）製　ＣＯＭ−２０００対応版 ）　　　　　　　　　

.　　　　　　　　　　　　　　　　　　　　　　サンプルソース　　　　Ｔ２８．ＡＳＭ

.　　　　　　　　　　　　　　　　　　　　　　サンプルＨＥＸ　　　　　Ｔ２８．ＨＥＸ

.　　　　　　　　　　　　　　　　　　　　　　表示タイミングをとるために割り込みを使用しています。

.　　　　　　　　　　　　　　　　　　　　　　ＬＰ（ＣＮ３のＣＬ１）と ＩＲ０（ＲＡ２−２）を接続して下さい。

.　　　　　　　　　　　　　　　　　　　　　　８０００番地からの１２００バイトが表示用ＲＡＭに割り当てて

.　　　　　　　　　　　　　　　　　　　　　　ありますので、メモリファインダーを使用して直接表示が可能

.　　　　　　　　　　　　　　　　　　　　　　です。

.　　　　　　　　　　　　　　　　　　　　　�AＫＬ５Ｃ８０１６版（田中電子（株）製　ＴＣ−８０１６Ｍ対応版）

.　　　　　　　　　　　　　　　　　　　　　　サンプルソース　　　　ＴＣ８０１６．ＡＳＭ

.　　　　　　　　　　　　　　　　　　　　　　サンプルＨＥＸ　　　　　ＴＣ８０１６．ＨＥＸ

.　　　　　　　　　　　　　　　　　　　　　　ＲＳ−２３２Ｃはチャンネル０に２３２Ｃ用回路を追加して使用

.　　　　　　　　　　　　　　　　　　　　　　して下さい。チャンネル０のＲＴＳとＣＴＳは接続する必要があ

.　　　　　　　　　　　　　　　　　　　　　　ります。

.　　　　　　　　　　　　　　　　　　　　　�BＨ８／３０４８Ｆ版（（株）秋月電子通商製　ＡＫＩ−Ｈ８対応版）

.　　　　　　　　　　　　　　　　　　　　　　サンプルソース　　　　ＭＦＨ８．ＡＳＭ

.　　　　　　　　　　　　　　　　　　　　　　サンプルＨＥＸ　　　　　ＭＦＨ８．ＭＯＴ

.　　　　　　　　　　　　　　　　　　　　　�CＰＩＣ１６ＣＦ８７７版（（株）秋月電子通商製　ＡＫＩ−ＰＩＣ対応版）

.　　　　　　　　　　　　　　　　　　　　　　サンプルソース　　　　Ｐ８７７Ｓ．ＡＳＭ

.　　　　　　　　　　　　　　　　　　　　　　サンプルＨＥＸ　　　　　Ｐ８７７Ｓ．ＨＥＸ

.　　　　　　　　　　　　　　　　　　　　　　ＲＳ−２３２Ｃは２３２Ｃ用回路を追加して使用して下さい。

.　　　　　　　　　　　　　　　　　　　　　注意：ＫＣ８０版は、アセンブラにＰＲＯＡＳＭ−�U（IWASAKI/K.M.C）

.　　　　　　　　　　　　　　　　　　　　　　　　　を使用しています。他のアセンブラを御利用の場合はソース

.　　　　　　　　　　　　　　　　　　　　　　　　　の一部を変更する必要があります。

.　　　　　　　　　　　　　　　　　　（３）　取り扱い説明書

.　　　　　　　　　　　　　　　　　　　　　　　ＭＦ１４．ｐｄｆ

.　　　　　　　　　　　　　　　　　　　Ｗｉｎｄｏｗｓパソコン（ＣＰＵは５００ＭＨｚ以上推奨）　　　　　　　　　

.　　　　　　　　　　　　　　　　　　　Ｗｉｎ９５／９８／ＸＰ

.　　　　　　　　　　　　　　　　　　　ＲＳ−２３２Ｃポートが使用できること　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　　　　　　ターゲットのＲＳ−２３２Ｃ回りとメインルーチンは回っている必要

.　　　　　　　　　　　　　　　　　　　があります。　　

.　　　　　　　　　　　　　　　　　　　ＲＳ−２３２ＣケーブルはＭＦ１３．ｐｄｆ を参考にして製作する必要

.　　　　　　　　　　　　　　　　　　　があります。

.　　　　　　　　　　　　　　　　　　　本ソフト使用による責任は一切負えませんので御了承下さい。

.　　　　　　　　　　　　　　　　　　　ボードメーカーへのお問い合せは御遠慮下さい。

.　　　　　　　　　　　　　　　　　　　現在、使用期間限定お試し版を無料にて供給しています。

.　　　　　　　　　　　　　　　　　　　＊　ＣＯＭ−２０００ はコムシステム株式会社の製品です。

.　　　　　　　　　　　　　　　　　　　＊　ＴＣ−８０１６Ｍは田中電子株式会社の製品です。

.　　　　　　　　　　　　　　　　　　　＊　ＡＫＩ−ＰＩＣ、ＡＫＩ−Ｈ８は株式会社秋月電子通商の製品です。

.　　　　　　　　　　　　　　　　　　　サンプル版は、メールにて送付致します。

.　　　　　　　　　　　　　　　　　　　お問い合せは、下記までメールをお願い致します。

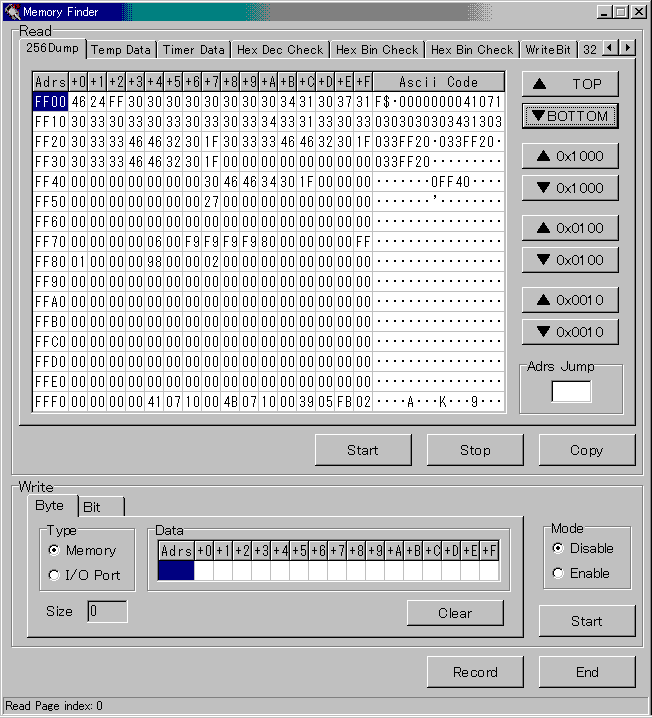

.　　　　　　　　　　　　　１．ＭｅｍｏｒｙＦｉｎｄｅｒ（Ｗｉｎ版）の画面構成　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
.　　　　　　　　　　　　　　　現行のＭＦ１４版はＤＯＳライクな画面になっておりますが、Ｗｉｎｄｏｗｓライクな画面

.　　　　　　　　　　　　　　　のバージョンです。　　　　　　　　　　　　　　　　　　　　

.　　　　　　　　　　　　　　　またＲＳ−２３２Ｃの設定変更が可能になりますので、たとえばパリティの設定等が

.　　　　　　　　　　　　　　　自由に行えます。

.　　　　　　　　　　　　　　　データファイルのフォーマットが異なりますので、マニュアルをご覧下さい。
