. ＰＩＣ１６Ｆ８４Ａ版では、メモリサイズの関係から大幅に機能制限
. しています。読み出しのみのサポートとなります。
. しています。読み出しのみのサポートとなります。

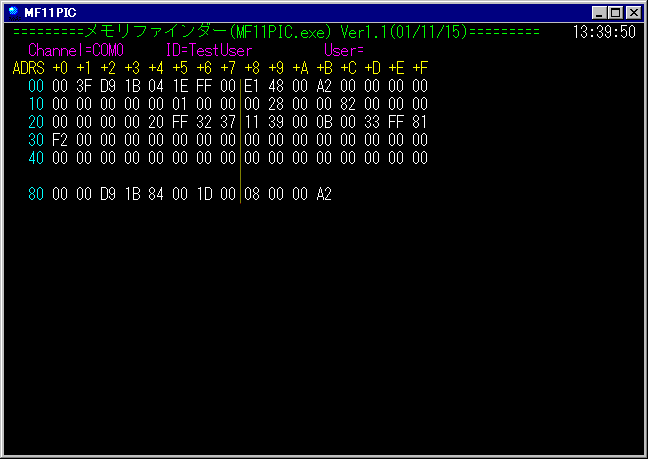

. パソコン側の表示も、ダンプ表示のみ可能です（下記画面）。
. ターゲット側のプログラムは、雛形を用意しておりますのでそのままでも
. 走らせることが可能です。雛形はおまけですので内容に関するお問い
. 合せは御遠慮願います。
. 制約は次の通りです。
. （１）ハードウェア
. ・Ｆ８４Ａ．ＰＤＦ の回路図を前提としています。
. 変更できない部分は、ＲＢ０をスタートビットの入力で使用している
. ことです。（ＩＮＴとして使用）
. それ以外は、ポートの割り当て変更は可能です。
. ＵＡＲＴ用の ＩＣは手持ち部品を使用しておりますが、マキシム社製
. 等の代用品で構いません（ピン配置は異なります）。
. （２）ターゲットプログラムの構造（サンプルプログラム）
. ・タイマをＵＡＲＴに割り当てるため、他の用途でタイマを使用でき
. ません。しかしながら、これでは不自由なのでＵＡＲＴ用の１周期
. を利用して約１０ｍｓ毎に回るメインルーチンを形成します。
. ・ソフトタイマを４本用意しています（分解能約１０ｍｓ）。
. ソフトタイマは、カウント中フラグとタイムアップフラグ及びカウンタ
. で構成されます。
. タイマリクエスト時は、カウント値セット後、カウント中フラグをセット
. してタイムアップフラグをクリアします。
. タイムアップ時に、タイムアップフラグがセットされます。
. ・ＳＷ入力は、３回連続してポートが同じなら確定します。
. 立ち上がりフラグは、ＳＷがＯｎ確定した時にセットされます。この
. フラグは次のメインルーチンサイクルでは自動的にクリアされてい
. ます。ソフト上の論理は正論理に変換しています（１の時Ｏｎ）。
. 連続押下フラグは、Ｏｎが継続している間は１になります。ＳＷが
. 離されても自動的にはクリアされないので注意が必要です。
. 連続検出中に１回または２回の異なるレベルが入力されても除去
. するのでチャタリング対策として効果があります。
. ・ＬＥＤ制御として、４個のＬＥＤを制御可能です。
. 点灯／点滅／消灯を、０３／０１／００で指定します。雛形のソフト
. ではＬＥＤ０を点滅するようにイニシャライズでセットしています。
. ・メモリファインダー動作中は１０ｍｓの間隔がくずれますので公差が
. あることを御理解願います。これは、タイマが１個しかないために、
. ＵＡＲＴの基準間隔（１０４μｓ）がスタートビットの割り込みで崩れて
. しまうことに起因します。
. ・ユーザープログラムは、「Ｃ＿ＭＡＩＮ」ルーチンに記述して下さい。
. 一般的な処理内容として
. ソフトタイマのスタート、あるいはタイムアップ判断
. ＳＷ入力の判断
. ＬＥＤ制御出力
. を行なえばよいことになります。
.
. お試し版ダウンロード
. サンプルは、メールにて送付致します。下記メールアドレスまで
. 御連絡御願い致します。
. 使用環境
. Ｗｉｎｄｏｗｓパソコン（ＣＰＵは５００ＭＨｚ以上推奨）
. Ｗｉｎ９５／９８／ＸＰ
. ＲＳ−２３２Ｃポートが使用できること
. ターゲットのＲＳ−２３２Ｃ回りとメインルーチンは回っている必要
. があります。
. 注意事項
. 本ソフト使用による責任は一切負えませんので御了承下さい。
. ＊ ＰＩＣ１６Ｆ８４Ａ はマイクロチップテクノロジー社の製品です。
. 興味を持たれた方は、下記までメールをお願い致します。
.
|
